3D AVC
СИСТЕМА АВТОМАТИЧЕСКОГО ПОДСЧЕТА ОБЪЕМОВ
3D AUTOMATIC VOLUME CALCULATION
О СИСТЕМЕ

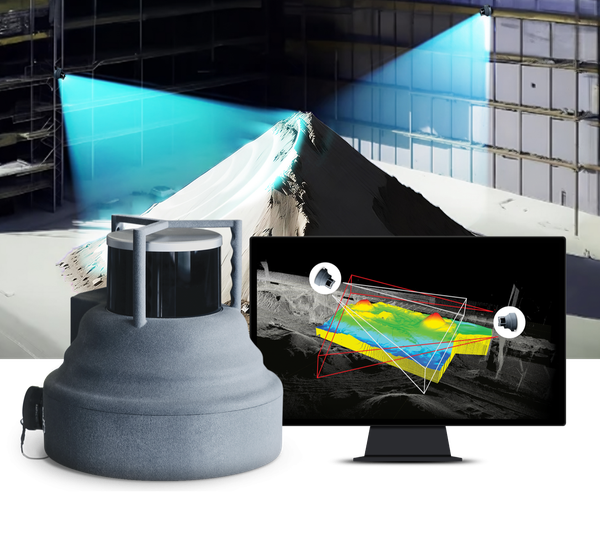

Решение для автоматического дистанционного расчета объема склада:
Единое управление. Блок данных
Комплекс 3D-сенсоров управляется с использованием промышленного ПК.
Автоматизация процесса
Автоматическое сканирование ситуации на складе и вычисление объема, с любой периодичностью.
Дистанционный контроль
1 оператор управляет и контролирует весь процесс работ.

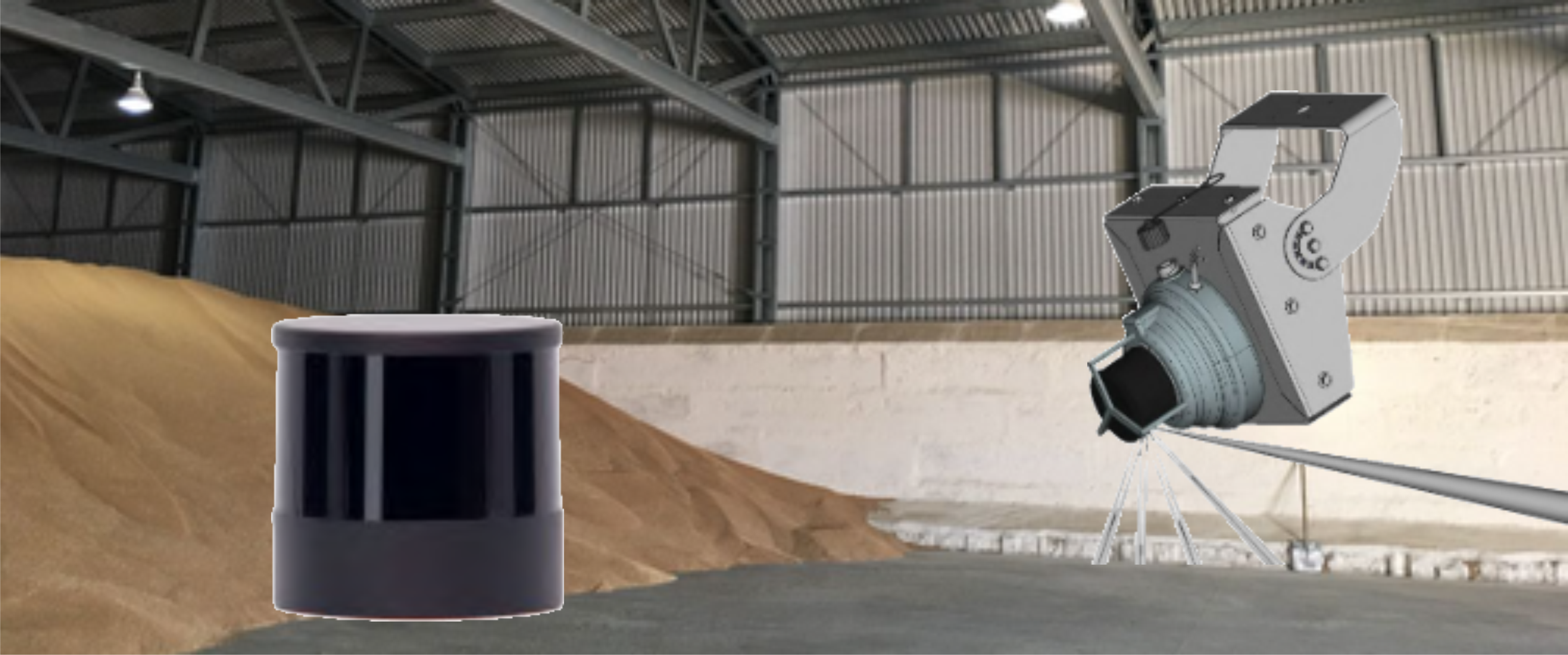

Неограниченное количество лидаров
Исходя из задач и площади помещений в системе может быть задействовано любое количество датчиков Лидар.
Модификации
Могут быть использованы широкоугольные и дальнобойные варианты датчиков Лидар.
Цикличность
Быстрое повторение циклов сканирования. Любой заданный интервал.
Автоочистка сенсора
Датчики Лидар имеют встроенную систему автообдува и самоочистки сенсорной головки воздухом высокого давления.
Передача данных
Благодаря использованию высокоскоростных оптоволоконных кабелей связи ETHERNET с блоком управления, скорость команд и сбора данных сканирования занимает минимальное время.
3D AUTOMATIC VOLUME CALCULATION
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| СЕНСОР | ||
| Метод сканирования | Механическое вращение | |
| Количество каналов/профилей | 32 | |
| Диапазон измерений | от 0,5 до 300 метров (все каналы) | |
| Дальность лазера | 80 метров @ при 10% коэффициенте отражения | |
| Точность измерений дальности | ± 1 см | |
| Точность диапазона дальности | 0,5 см (обычно 1 сигма) 1 см (стандарт) | |
| Угол обзора (горизонтальный) | 360° | |
| Разрешение (горизонтальный) | 0,09° (5Гц) 0,18° (10Гц) 0,36° (20Гц) | |
| Угол обзора (вертикальный) | 40,3° (от -20,8° до +19,5) | |
| Разрешение (вертикальный) | 1,3° | |
| Частота обновления | 5Гц, 10Гц, 20Гц | |
| Режимы отражения | Одиночное, двойное, тройное | |
| Физические / электрические характеристики | ||
| Длина волны | 905 Нм | |
| Класс лазера | Класс 1 | |
| Пылевлагозащита | IP 6K7 | |
| Размеры | Высота: 75,0мм Верх/ Низ: ⌀ 89,0 / 93,0 мм | |
| Диапазон номинального напряжения | 9 - 36В | |
| Потребляемая мощность | 10Вт | |
| Температура работы | От -40°С до +60°С | |
| Температура хранения | От -45°С до +85°С | |
| Вес | 0,49 Кг | |
| Коммуникация | ||
| Обмен данными | ETHERNET, Slave mode, 100-BASF-TX | |
| Измерения | Расстояние, Азимут, Интенсивность | |
| Скорость сканирования | Одиночное отражение: 640 000 т/сек Двойное отражение: 1 280 000 т/сек Тройное отражение: 1 920 000 т/сек |
3D AUTOMATIC VOLUME CALCULATION
Компоненты системы
Инфраструктура 3D AVC

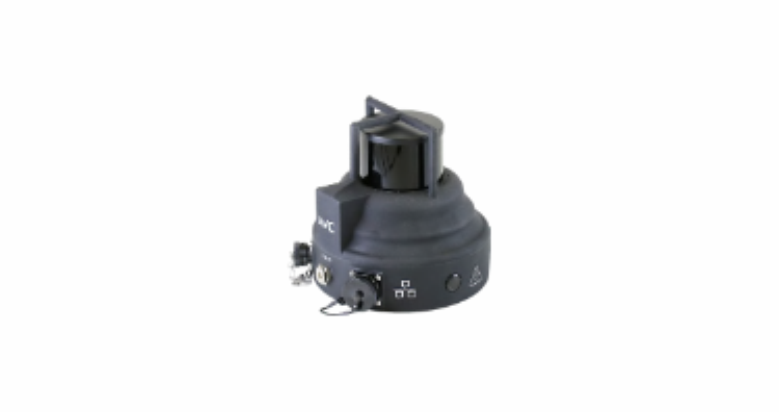

2 или более датчика лидар
- IP 67
- Питание 220В
- Поле зрения: -40° до +60°
- Дальность: до 50 метров

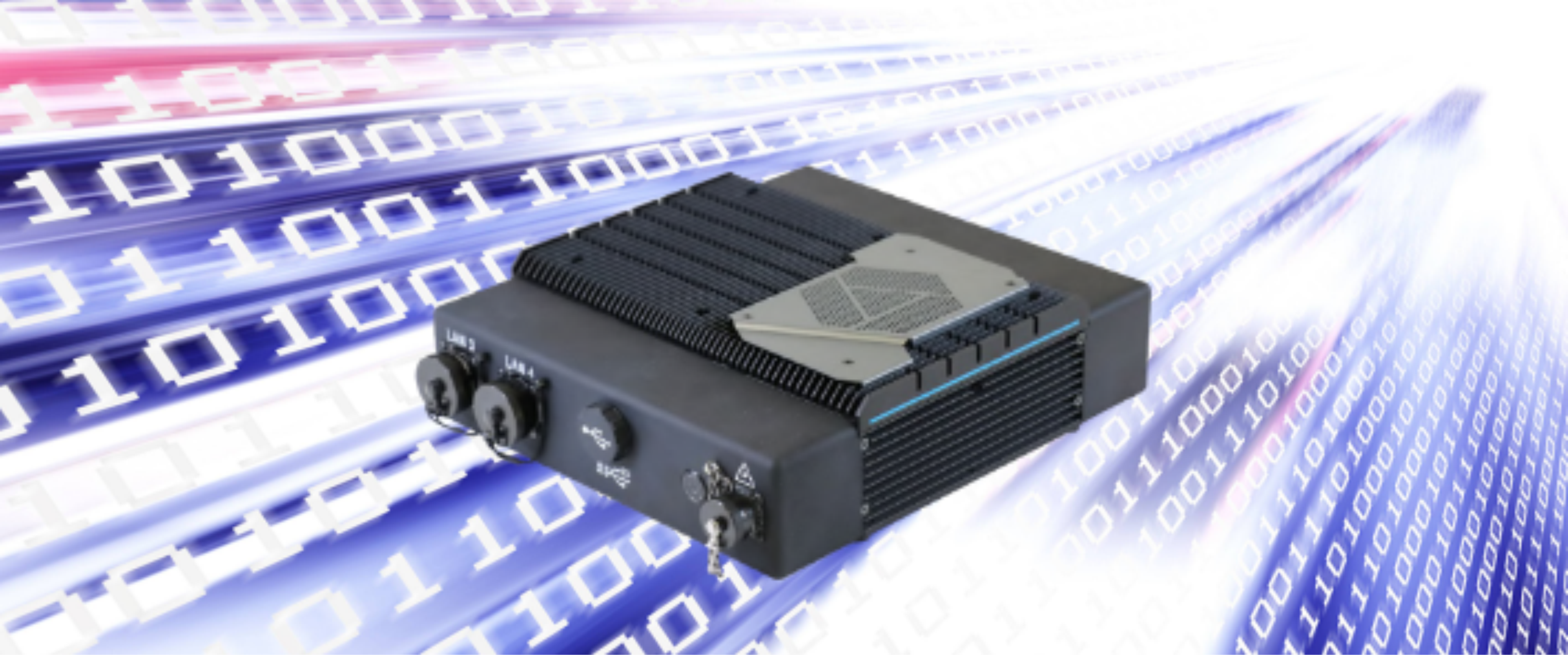

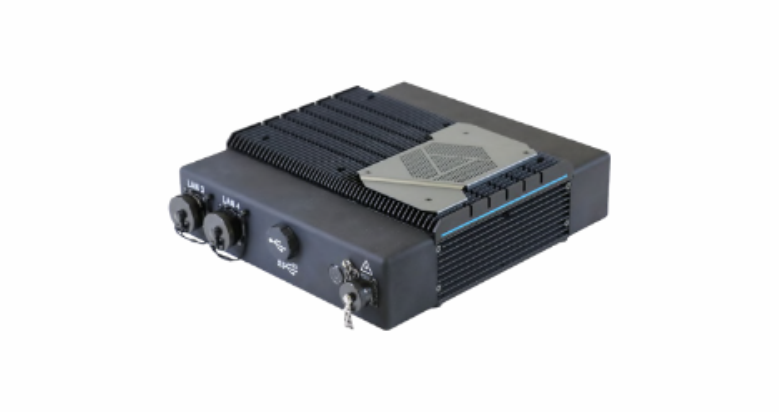

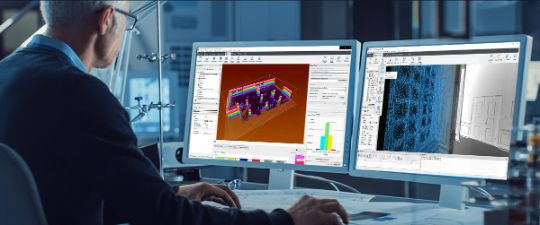

Промышленный ПК с приложением 3D AVC
- Надежное исполнение
- Система вентиляции
- Промышленные порты
- Мощные характеристики ОС

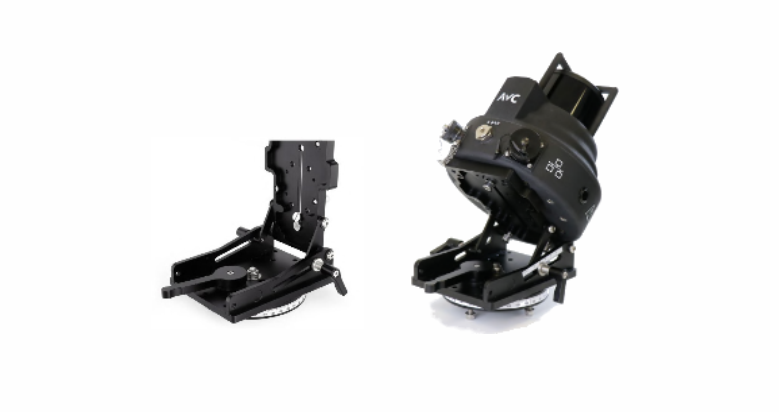

Кронштейн датчика панорамирования/Наклона
- Высококачественный алюминий
- Поворот панорамы: 360°
- Диапазон наклона: 0° - 90°
- Настенный монтаж: 4х10 дюйма
Пользовательская инфраструктура
Прямое подключение к промышленному ПК для запуска web-приложения 3D AVC

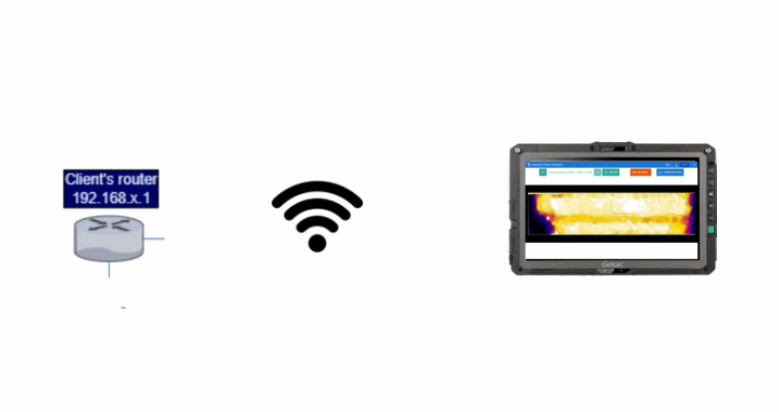

Пользователь может настроить свою сеть для удаленного подключения к Web-приложению 3D AVC
Гигабитный коммутатор для подключения измерительных датчиков 3D AVC к промышленному ПК
3D AUTOMATIC VOLUME CALCULATION
МОНТАЖ системы
Планирование и реализация
Организация монтажа системы
- Полное обследование участка работ.
- Уточнение положения коммуникаций.

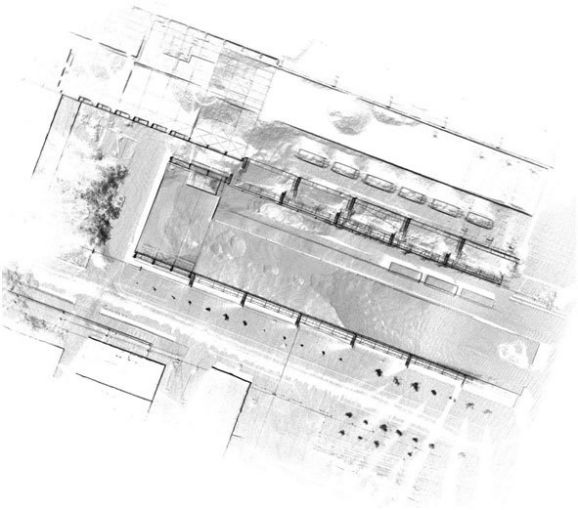

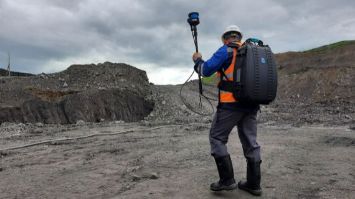

- Выполнение мобильного сканирования участка работ для получения 3D-облака точек.

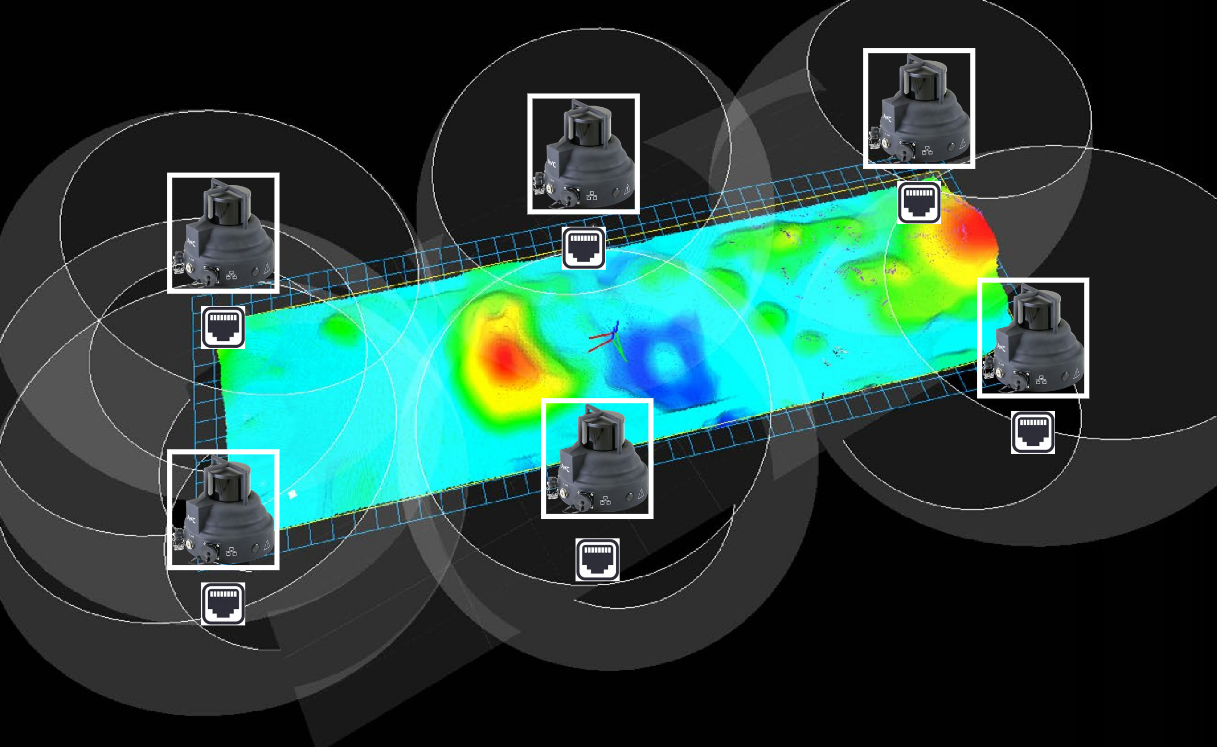

- Программный расчет положения лидар-датчиков и их требуемого количества.
- Планирование высотных и электромонтажных работ на объекте совместно со службами Заказчика.

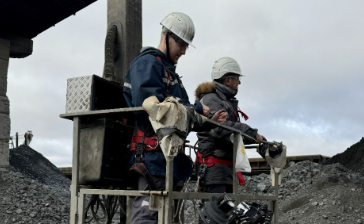

- Монтаж системы и пуско-наладочные работы.
ПЛАНИРОВАНИЕ

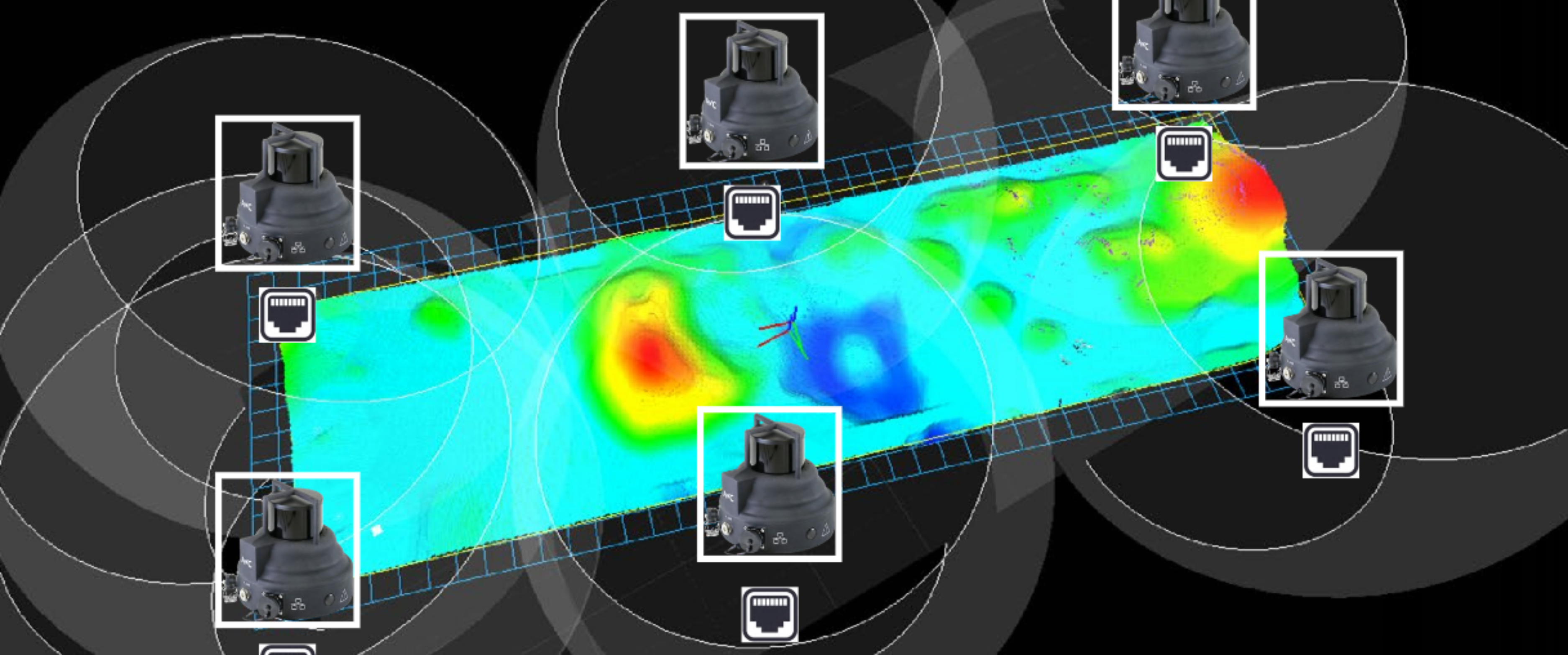

РАСЧЕТ ПОЛОЖЕНИЯ ДАТЧИКОВ
3D-сканирование для построения модели
Монтажные работы
3D AUTOMATIC VOLUME CALCULATION
РАБОТА СИСТЕМЫ. РЕЗУЛЬТАТ

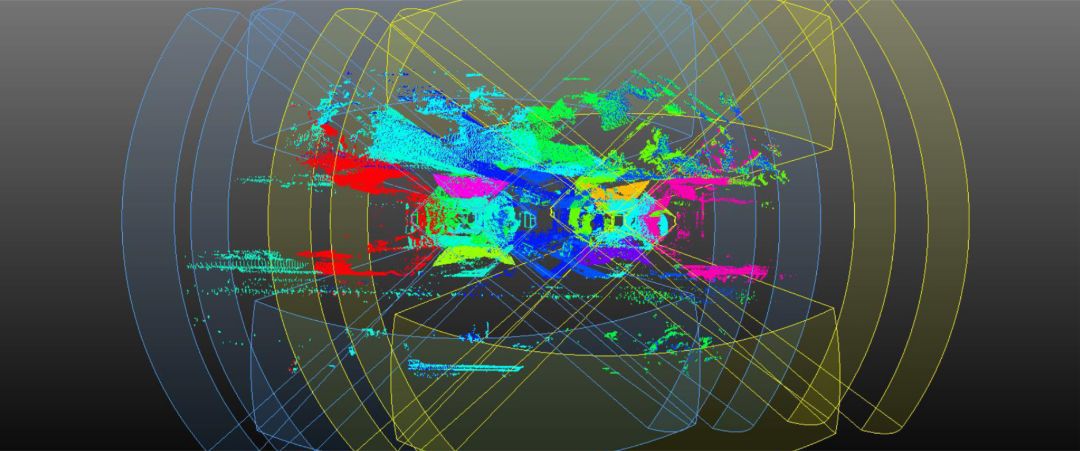

сканирование
построение поверхности

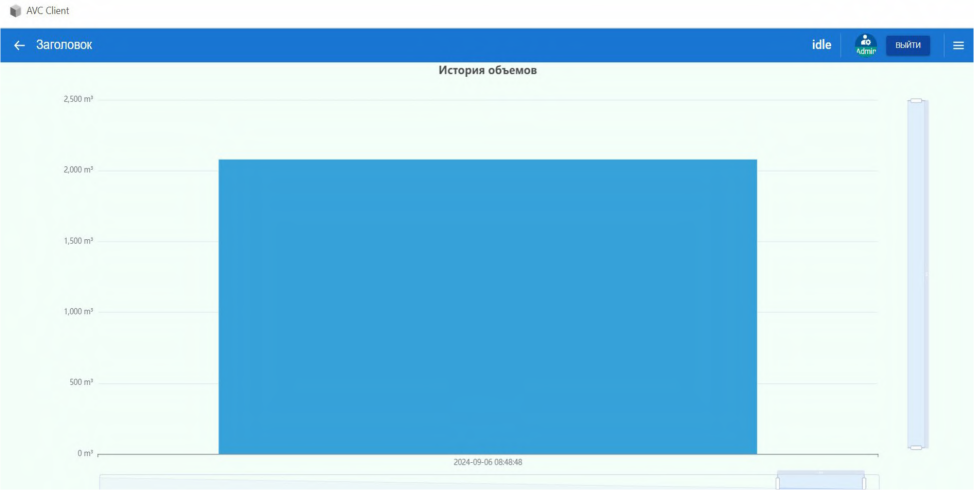

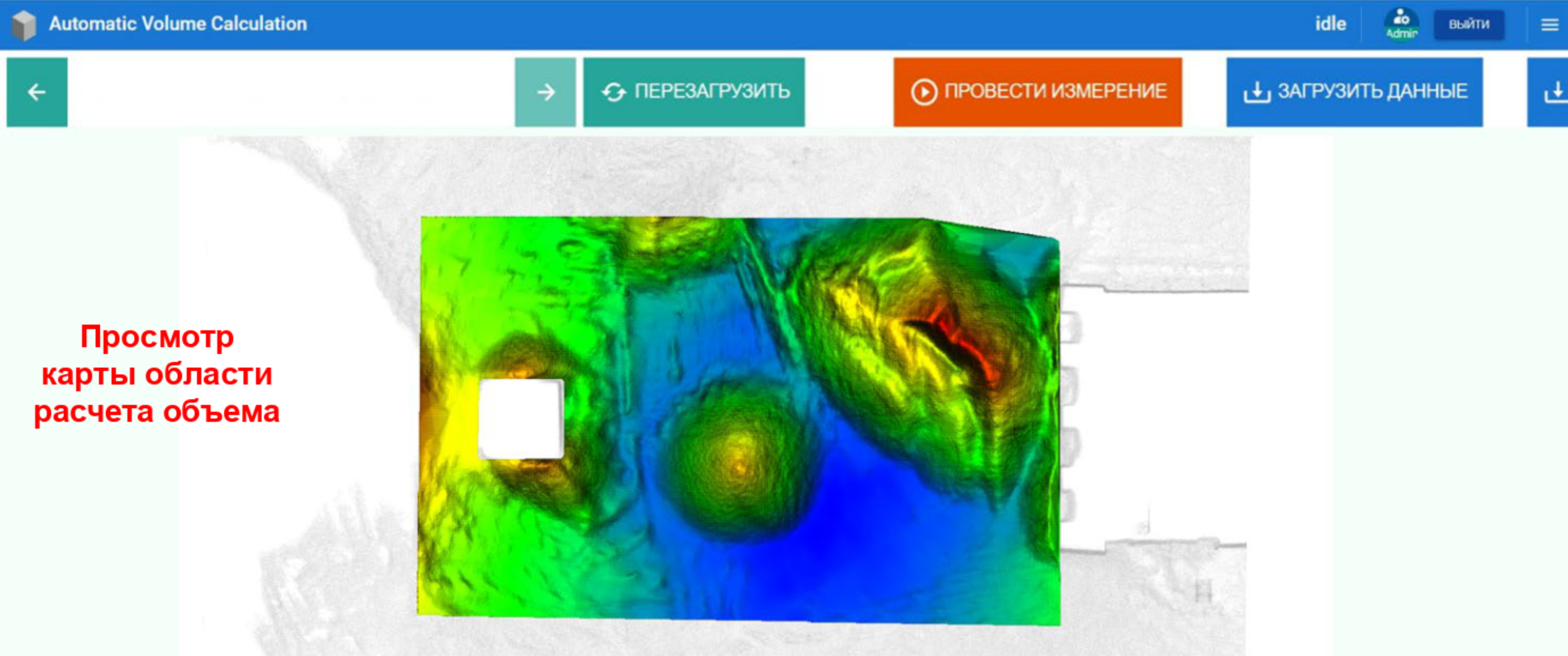

аналитика. расчет объема.
3D AUTOMATIC VOLUME CALCULATION
ПРЕИМУЩЕСТВА ВНЕДРЕНИЯ 3D AVC
УВАЖАЕМЫЕ КЛИЕНТЫ!
Если Вам необходима демонстрация системы 3D AVC на вашем предприятии или коммерческое предложение, мы ждем Ваших обращений.
Ваши задачи, наши решения.
